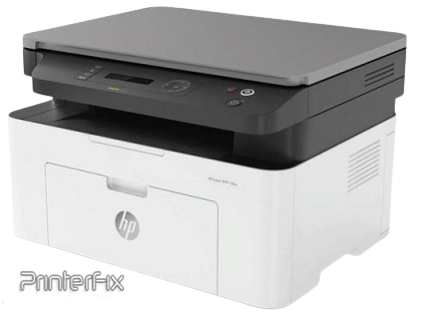

Инструкция по прошивке HP 135A, 135R, 135W

Данная инструкция применима к : HP Laser 135A, 135R, 135W

При заказе прошивки обратите на это внимание, - правильно модель аппарата указана на его корпусе (на задней панели, на шильдике). Отчеты аппарата показывают серию. Эти данные неоходимо снимать внимательно и правильно, т.к. прошивки привязываются только к данному аппарату.

В настоящий момент для данного устройства существуют только одноаппаратные прошивки, т.е. с привязкой к конкретному аппарату.

Для создания прошивки для данного конкретного принтера распечатываем отчеты на этом аппарате. Итак необходимые данные:

1.Модель аппарата (указана на его корпусе); 2.Серийный номер - (15 знаков) - указан в отчете Конфигурация (Configuration) 3.Версия прошивки - указана в отчете Конфигурация (Configuration) 4.CRUM - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information)



ВНИМАНИЕ!!! Печать отчёта возможна на не заблокированном принтере! Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе -Soft

Итак, процесс прошивки включает в себя:

1. Подготовка МФУ, компьютера.*
2. Распечатка отчетов*.
3. Заказ прошивки.

После подтверждения принятия заказа оператором, вы осуществите предоплату любым доступным и удобным для вас способом.

4. Прошивка (инструкция продублирована во вложенном в архив с прошивкой файле)

5. Заключительный штрих


1. Подготовка HP Laser 135A, 135R, 135W к прошивке

Перед тем, как приступить к прошивке МФУ, убедитесь, что ваше устройство проинсталлировано на компьютере. Драйвер должен соответствовать.

Что важно - не удаляйте чип с картриджа в процессе прошивки принтера.

ВНИМАНИЕ!!! Важно! Во время прошивки принтера ни в коем случае не удалять чип с картриджа.

Чип должен стоять тот, CRUM которого указан в заявке. Другой чип - другой CRUM - другая прошивка.

Также необходимо: отключить все "лишние" устройства, (исключая мышку и клавиатуру) которые подключены к вашему компьютеру через "USB" или "LPT" порты.

Желательно, чтобы ваш компьютер был подключён к "UPS" (устройство бесперебойного питания) устройству, Это обеспечит надежность электропитания и избавит от нежелательных проблем с прошивкой.

2. Распечатка отчетов:

Печать отчётов HP Laser 135a, 135R, 135W Для печати отчёта Сonfiguration: Нажмите [Мenu] найдите: Настр. сист. / System Setup нажмите [OK] — кнопками [Left]-[Right] найдите: { Отчет } / { Report } нажмите [OK] и выберите: { Конфигурация} / { Configuration } и нажмите [OK]. Распечатается отчет о конфигурации где указана версия прошивки и серийный номер принтера. Для печати отчёта Supplies Information: Нажмите [Мenu] найдите: { Настр. сист. } / { System Setup } нажмите [OK] — кнопками [Left]-[Right] найдите: { Отчет } / { Report } нажмите [OK] и выберите: { Расх. материал} / { Supplies Info } и нажмите [OK]. Распечатается отчет конфигурации где указан CRUM номер, а так же серийный номер принтера.

Конфигурация (Configuration Report -  Initiates file downloadсм. образец) и Расходные материалы (Supplies Information Report - Initiates file downloadсм. образец)

Отчёт Конфигурации "Отчёт о конфигурации"



Версия прошивки в отчёте - это System Firmware Version (Версия ПО)



Отчёт о Расходных материалах - "Отчёт о расходных материалах"



На заблокированном принтере

данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе -Soft

Получив из отчетов необходимые данные, вы можете заказать прошивку.

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данным

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка HP Laser 135A, 135R, 135W

Переместите содержимое полученного архива в отдельную папку на вашем компьютере.

Подключаем аппарат к компьютеру и переводим его в принудительный режим (Forced Mode)

Перетаскиваем файл FIX_NU_XXXXXXXXXX_107x_V3.82.01.02.hd на usbprns2.exe.

ждем пока аппарат прошьется (это может занять несколько минут)

Вот и все прошивка окончена

Подробнее о процессе прошивки с иллюстрациями можно прочесть в статье - Opens internal link in current window"Opens internal link in current windowПрошивка принтеров и МФУ"

Вход в принудительный режим для HP Laser 135A, 135R, 135W

Удерживая кнопку "Отмена" (x) включить принтер, отпустить обе кнопки и нажать "Отмена" еще раз. На диплее должна появиться надпись "Wait Image"

Версии прошивок для HP Laser 135A, 135R, 135W

Модель
Версия прошивки
HP Laser 135A, 135R, 135W V3.82.01.02
5. Окончание

После того, как вы удачно прошьёте аппарат, удалите чип из картриджа (заклеить скотчем) и сохраните его (чип - ключ). Аппарат должен работать без чипа.

ВАЖНО!!! Во всех последующих картриджах, которые вы собираетесь использовать в принтере чип должен быть удален. Если вы по ошибке вставите новый картридж с чипом, то аппарат заблокируется.
