Инструкция по прошивке CLP-680ND, CLP-680DW

CLP-680ND

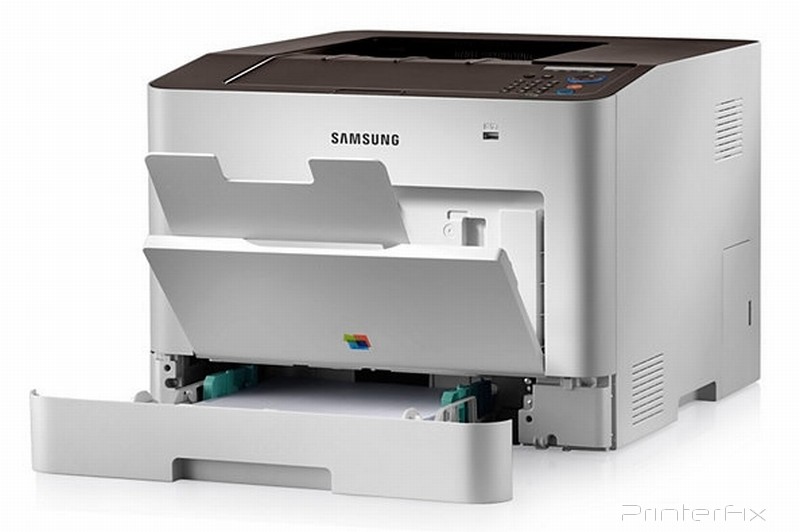

Цветной лазерный принтер CLP-680ND

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер - (15 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM черного (black) картриджа - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information)

Эти данные можно получить распечатав два отчета на своем принтере: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Opens internal link in current windowSoft

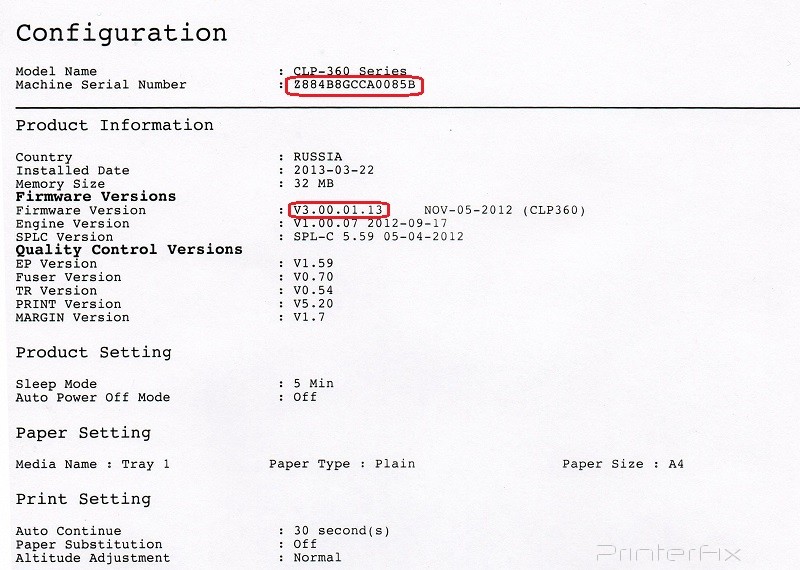

Печать отчета Сonfiguration:
Нажмите и удерживайте кнопку [STOP], когда индикатор начнёт мигать, отпустите кнопку.

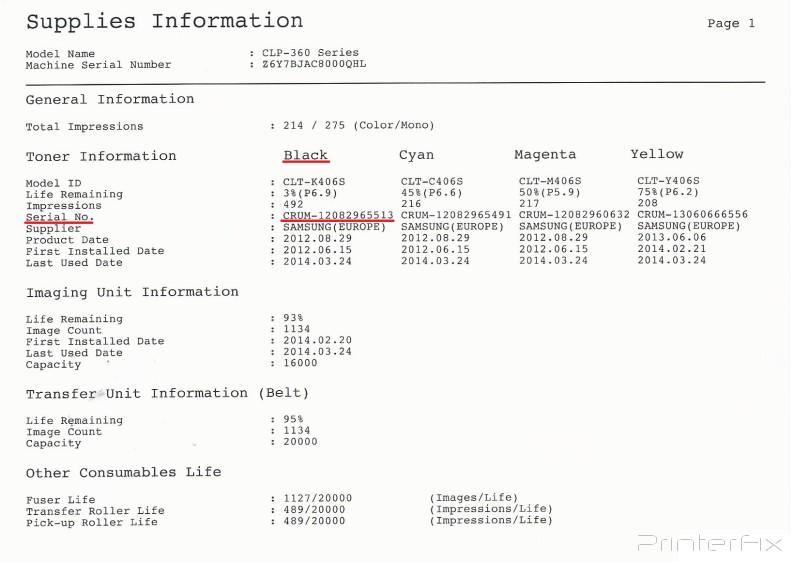

Печать отчета Supplies Information:
Нажмите и удерживайте кнопку [STOP], индикатор начнёт мигать, когда снова будет непрерывно светиться, отпустите кнопку.

Образец Initiates file downloadConfiguration Report - откроется в новом окне

Образец отчета Initiates file downloadSupplies Information - откроется в новом окне

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

ВНИМАНИЕ!!! Чип на черном (black) картридже должен стоять тот, CRUM которого указан в заказе на прошивку. Другой чип - другая прошивка.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Прошивка принтера Samsung CLP-680DW осуществляется в режиме - ОНЛАЙН, т.е. файл прошивки загружается непосредственно в ваш принтер по сети Интернет.

ВАЖНО!!! Не удаляйте чип с картриджа в процессе прошивки. Чип должен быть установлен только тот, CRUM которого был указан в заказе. Другой чип - другая прошивка

ВНИМАНИЕ!!! Прошивка Samsung CLP-680ND, CLP-680DW производится в режиме ОБНОВЛЕНИЯ!

Перед тем, как перейти к процессу прошивки (активировать полученную ссылку), необходимо разрешить обновление в принтере.

Делается это следующим образом:

Нажмите на принтере: MENU # 1934

Далее нажимаете: TECH MODE-DATA SETUP-FLASH UPGRADE - ON

Подробнее о процессе прошивки в "Opens internal link in current windowОНЛАЙН" режиме...

Вход в принудительный режим для CLP-680ND, CLP-680DW

Включите принтер с зажатой кнопкой "Stop/Echo".

далее нажмите на "Stop/Echo" ещё один или два раза пока на дисплее аппарата не появится надпись "Wait Image"

Версии прошивки

Модель
Версия прошивки
CLP-680ND, CLP-680DW V2.00.01.31, V2.00.01.47
5. Окончание

После удачной прошивки, извлечь чипы из картриджей или заклеить их. Во всех последующих картриджах, которые вы собираетесь использовать в принтере, чипы должны быть удалёны или заклеены.

Сохранить чип черного (black) картриджа -  это чип - ключ). Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с его помощью аппарат можно разблокировать.
