Инструкция по прошивке CLX-3180, CLX-3185, CLX-3180N CLX-3180W CLX-3180FN CLX-3185N CLX-3185W CLX-3185FN CLX-3185FW

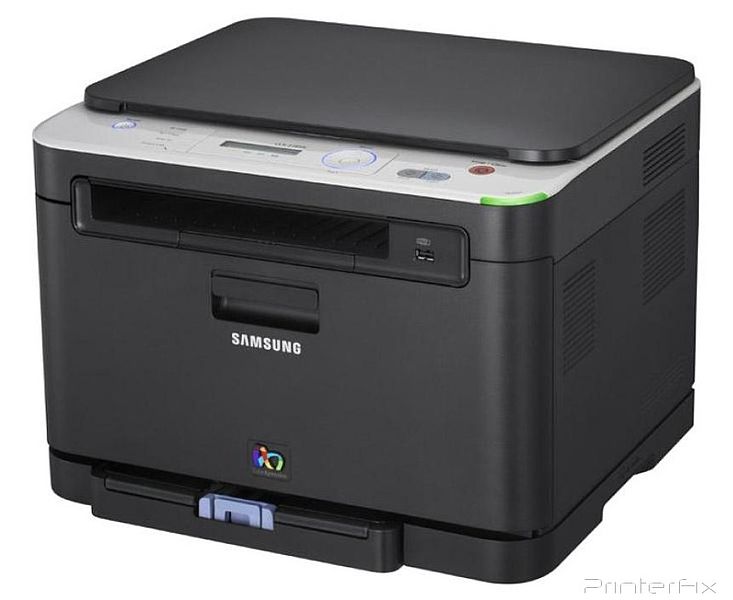

CLX-3185
CLX-3185

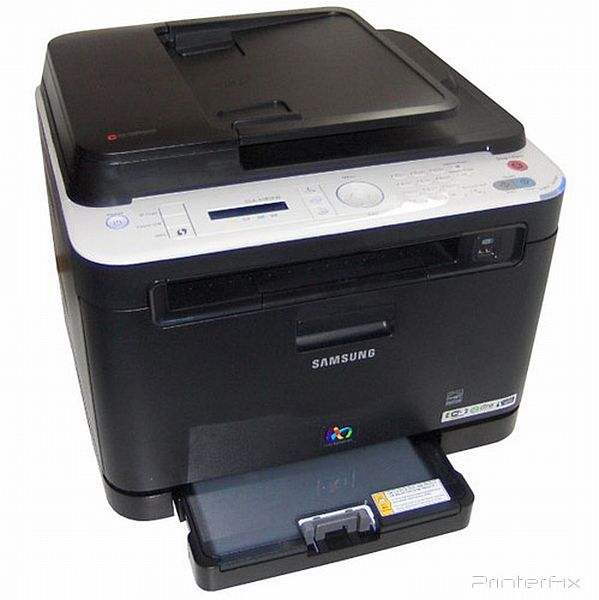

Samsung CLX-3185FW
Samsung CLX-3185FW

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер - (15 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM черного (black) картриджа - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information)

Эти данные можно получить распечатав два отчета на своем принтере: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

ВНИМАНИЕ!!! Прошивки для CLX-3180, CLX-3185 и CLX-3180N CLX-3180W CLX-3180FN CLX-3185N CLX-3185W CLX-3185FN CLX-3185FW - РАЗНЫЕ

Просмотр на дисплее МФУ версии прошивки:
Для CLX-3180N, CLX-3185N:
Нажмите на панели управления МФУ: [Menu] [Id Copy] [Left] [Right] [Menu] [Stop/Clear] - ( [Меню] [Копия удостов] [Влево] [Вправо] [Меню] [Стоп/Cброс] )

Для CLX-3180FN, CLX-3185FN:
Нажмите на панели управления МФУ: [Menu] [#] [1] [9] [3] [#]

Для просмотра серийного номера на дисплее МФУ
Нажмите кнопку [Меню].

Кнопками [Влево]-[Вправо] найдите: {Настр. сист.} {System Setup}. Нажмите [OK]
Кнопками [Влево]-[Вправо] найдите: {Обслуживание} {Maintenance}. Нажмите [OK]
Выберите: {Серийный номер} {Serial Number} и нажмите [OK]

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Opens internal link in current windowSoft

Из меню:
Нажимая [Мenu], найдите: {Настр. сист.} {System Setup}. Нажмите [OK]
Кнопками [Left]-[Right] найдите: {Отчет} { Report }. Нажмите [OK] и выберите: {Конфигурация} {Configuration} или {Расх. материал} {Supplies Info}. Нажмите [OK]

Печать отчётов из программы Smart Panel (устанавливается по умолчанию с драйвером МФУ), а также из сервисного меню.

Печать отчетов из сервисного меню:
Войдите в раздел {Report}. Выберите пункт {Configuration} или {Supplies Info}.
Распечатается соответствующий отчёт.

Вход в сервисное меню (TEСH MENU)
Для CLX-3180N, CLX-3185N: [Menu] [Id Copy] [Left] [Right] [Menu] [Back] [Menu] - ( [Меню] [Копия удостов.] [Влево] [Вправо] [Меню] [Назад] [Меню] )
Для CLX-3180FN / CLX-3185FN: [Menu] [#] [1] [9] [3] [4]

Образец Configuration Report - откроется в новом окне

Образец отчета Supplies Information - откроется в новом окне

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

ВНИМАНИЕ!!! Чип на черном (black) картридже должен стоять тот, CRUM которого указан в заказе на прошивку. Другой чип - другая прошивка.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Распакуйте полученный архив с прошивкой в отдельную папку.

В архиве находятся три файла:

1. файл самой fix

2. загрузчик usbprns2.exe

3. файл reedme.txt, в котором описаны часто встречающиеся в процессе прошивки аппарата ошибки, и способы их устранения.

ВАЖНО!!! Не удаляйте чип с картриджа в процессе прошивки. Чип должен быть установлен только тот, CRUM которого был указан в заказе. Другой чип - другая прошивка

Opens internal link in current windowПодробнее о процессе прошивки

Вход в принудительный режим для CLX-3180, CLX-3185, CLX-3180N CLX-3180W CLX-3180FN CLX-3185N CLX-3185W CLX-3185FN CLX-3185FW

На выключенном МФУ нажмите и удерживайте кнопку [Stop]

Включите МФУ кнопкой [Power], отпустите кнопку [Stop] и быстро повторно нажмите кнопку [Stop]

При успешном входе в принудительный режим, сообщение на дисплее МФУ {Download Mode. Press Stop Key} сменится сообщением {Wait Image}

Версии прошивки CLX-3180, CLX-3185

Модель
Версия прошивки
CLX-3180 CLX-3185 V1.XX.01.19, V1.XX.01.22, V1.XX.01.36, V1.XX.01.43, V1.XX.01.44, V1.XX.01.46

Версии прошивки

Модель
Версия прошивки
CLX-3180N, CLX-3185N, CLX-3180FN, CLX-3185FN, CLX-3180W, CLX-3185W V1.XX.01.26, V1.XX.01.35, V1.XX.01.36, V1.XX.01.43, V1.XX.01.44, V1.XX.01.46
5. Окончание

После удачной прошивки, извлечь чипы из картриджей или заклеить их. Во всех последующих картриджах, которые вы собираетесь использовать в принтере, чипы должны быть удалёны или заклеены.

Сохранить чип черного (black) картриджа -  это чип - ключ). Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с его помощью аппарат можно разблокировать.
