Инструкция по прошивке МФУ SCX-5635FN

SCX-5635FN

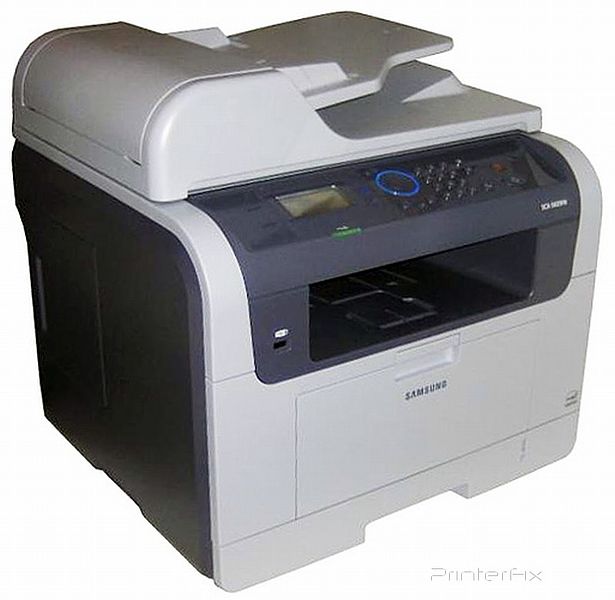

Монохромное лазерное многофункциональное устройство SCX-5635FN

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер - (15 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information)

Эти данные можно получить распечатав два отчета на своем принтере: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

ВНИМАНИЕ!!! Прошивки SCX-4833FD и SCX-4833FR - РАЗНЫЕ!

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Soft

Печать отчетов из меню:
Нажмите кнопку [Мenu]. Нажимая кнопки [▲] или [▼], найдите раздел {Настройка системы} {System Setup} и нажмите [OK].
Нажимая кнопки [▲] или [▼], найдите раздел {Отчеты} {Reports}. Нажмите [OK]. Далее, нажимая кнопки [▲] или [▼], выберите {Конфигурация} {Configuration} или {О расходных материалах} {Supplies information} и нажмите дважды [OK].
Распечатайте соответствующий отчет.

Печать отчетов из сервисного меню:
Вход в сервисное меню (TEСH MENU)
нажмите: [Menu] [#] [1] [9] [3] [4] [Menu] -> Выберите {Tech Mode} Войдите в раздел { Report }, выберите пункт { Configuration } или { Supplies Info }. Распечатается соответствующий отчёт.

Образец Configuration Report

Образец отчета Supplies Information

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

ВНИМАНИЕ!!! Чип на картридже должен стоять тот, CRUM которого указан в заказе на прошивку. Другой чип - другая прошивка.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Распакуйте полученный архив с прошивкой в отдельную папку.

В архиве находятся три файла:

1. файл самой fix

2. загрузчик usbprns2.exe

3. файл reedme.txt, в котором описаны часто встречающиеся в процессе прошивки аппарата ошибки, и способы их устранения.

ВАЖНО!!! Не удаляйте чип с картриджа в процессе прошивки. Чип должен быть установлен только тот, CRUM которого был указан в заказе. Другой чип - другая прошивка

Opens internal link in current windowПодробнее о процессе прошивки

Вход в принудительный режим для SCX-5635FN

На выключенном принтере нажмите и удерживайте кнопку [Stop]
Включите принтер кнопкой [Power], отпустите кнопку [Stop] и быстро повторно нажмите кнопку [Stop]
При успешном входе в принудительный режим, сообщение на дисплее принтера {Download Mode. Press Stop Key} сменится сообщением {Wait Image}

Версии прошивки

Модель
Версия прошивки
SCX-5635FN V2.01.01.19, V2.01.01.28
5. Окончание

После удачной прошивки, извлечь чип из картриджа и сохранить его (чип - ключ). Во всех последующих картриджах, которые вы собираетесь использовать в принтере чип должен быть удалён или заклеен.

Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с помощью которого аппарат можно разблокировать.
