Инструкция по прошивке Xerox WorkCentre: WC-3215, WC-3215NI, WC-3225, WC-3225DN, WC-3225DNI

Xerox WC-3215NI
Xerox WC-3215NI

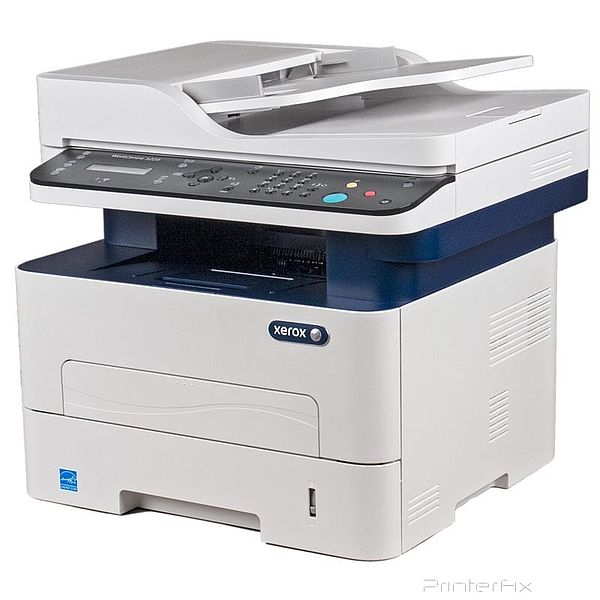

Xerox WC-3225DNI
Xerox WC-3225DNI

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер - (10 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM  чипа тонер-картриджа - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information, в разделе Toner Information)

Эти данные можно получить распечатав два отчета на своем принтере: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Opens internal link in current windowSoft

Из меню:

На панели принтера нажмите кнопку Machine Status: [i]
на дисплее появится название раздела {Информационные страницы} {Info. Pages}. Нажмите [ OK ].
Нажимая кнопку [ ▼ ], выберите пункт: {Конфигурация} {Configuration} или {Сведения о расх. мат.} {Supplies Info.}. Нажмите [OK][OK]
Распечатается соответствующий отчёт.

Печать отчетов из сервисного меню
Вход в меню (TEСH MODE): нажмите: [Menu] [#] [1][9][3][4] [OK]
Войдите в раздел {Report}.
Выберите пункт {Configuration} или {Supplies Info.}.
Распечатайте соответствующий отчет.

Образец Configuration Report - откроется в новом окне

Образец отчета Supplies Information - откроется в новом окне

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

ВНИМАНИЕ!!! Чип на картридже должен стоять тот, CRUM которого указан в заказе на прошивку. Другой чип - другая прошивка.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Распакуйте в отдельную папку полученные два архива. В комплект Fix - прошивки входит 5 файлов:

  1. патч (ориг. прошивка);
  2. 2 файла прошивки (First, FIX)
  3. загрузчик (usbprns2.exe);
  4. файл reedme.txt;

Порядок загрузки файлов прошивки в аппарат:

  1. Патч (Orig_WC32x5_v3.50.xx.xx.hd) - в принудительном режиме;
  2. первый (First_**********_ WC32x5 V3.50.xx.xx.hd) - в режиме готовности предварительно разрешив обновление*;
  3. второй (FIX _ ********** _ Second WC30x5 V3.50.xx.xx.hd) - в принудительном режиме.

Подробнее Opens internal link in current windowо процессе прошивки...

Вход в принудительный режим для Xerox WC3215, WC3225

На выключенном принтере нажмите и удерживайте желтую кнопку: [Clear All].

Нажмите и удерживайте кнопку [POWER], через ~ 1 сек отпустите обе кнопки и быстро повторно нажмите кнопку [Clear All]. При успешном входе в принудительный режим, сообщение на дисплее МФУ {Download Mode. Press Stop Key} сменится сообщением {Wait Image}.

*Разрешить обновление пршивки

Для этого очень быстро, последовательно нажмите [ Menu (стрелка влево) ] [#] [1] [9] [3] [4] -  нажмите [OK] - нажатием кнопки [Вниз] - найдите: {DATA SETUP} - нажмите [OK] - {FLASH UPGRADE} - нажмите [OK] - выберете {ON}  нажмите [OK].

Версии прошивки

Модель
Версия прошивки
WC3215, WC3215NI, WC3225, WC3225DN, WC3225DNI V3.50.01.06, V3.50.01.08, V3.50.01.10, v3.50.02.00, V3.50.02.02, V3.50.03.01
5. Окончание

После удачной прошивки, извлечь чип из картриджа и сохранить его (чип - ключ). Во всех последующих картриджах, которые вы собираетесь использовать в принтере чип должен быть удалён или заклеен.

Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с помощью которого аппарат можно разблокировать.
