Инструкция по прошивке Xerox Phaser 3020, Phaser 3020BI

Xerox Pheser 3020

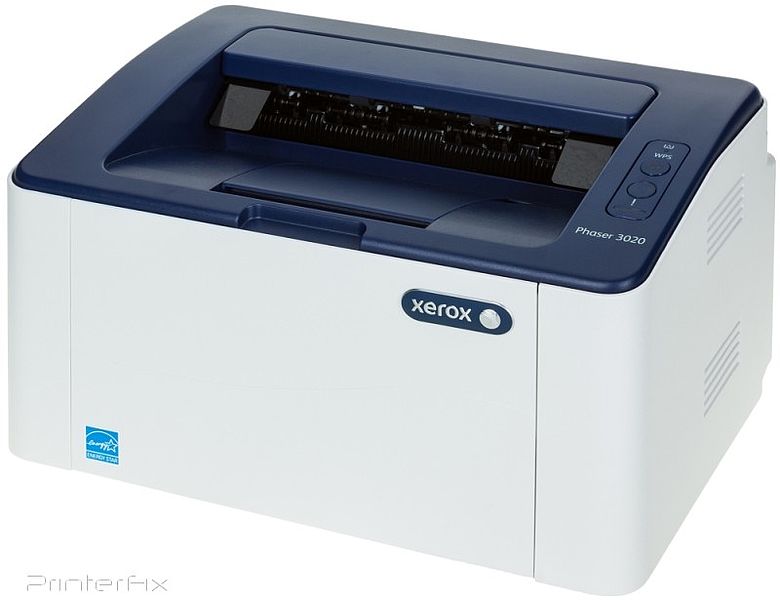

Монохромный лазерный принтер Xerox Pheser 3020

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер - (10 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM  чипа тонер-картриджа - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information, в разделе Toner Information)

Эти данные можно получить распечатав два отчета на своем принтере: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Opens internal link in current windowSoft

Для печати отчёта Сonfiguration:
нажмите и удерживайте кнопку [ WPS ] около 10 секунд (индикатор статуса начнёт мигать, затем загорится постоянно, затем снова начнёт мигать). Отпустите кнопку.

Для печати отчёта Supplies Information:
нажмите и удерживайте кнопку [ WPS ] около 15 секунд (до тех пор, пока индикатор статуса снова не начнёт гореть постоянно). Отпустите кнопку.

Образец Configuration Report - откроется в новом окне

Образец отчета Supplies Information - откроется в новом окне

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

ВНИМАНИЕ!!! Прошивать с чипом на картридже. Чип на картридже должен стоять тот, CRUM которого указан в заказе на прошивку. Другой чип - другая прошивка.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Распакуйте в отдельную папку полученные два архива. В комплект Fix - прошивки входит 4 файла:

  1. 2 файла прошивки (First, FIX)
  2. загрузчик (usbprns2.exe);
  3. файл reedme.txt;

Порядок загрузки файлов прошивки в аппарат:

  1. первый (First_**********_ Phaser3020 V3.50.01.xx.hd) - в принудительном режиме;
  2. второй (FIX _ ********** _ Second Phaser3020 V3.50.01.xx.hd) - в режиме готовности.

Подробнее Opens internal link in current windowо процессе прошивки...

Вход в принудительный режим для Xerox Phaser 3020

На выключенном принтере нажмите и удерживайте кнопку [WPS].

Нажмите и удерживайте кнопку [POWER]. Через ~ 2 сек отпустите обе кнопки.

При успешном входе в принудительный режим, индикатор на кнопке [POWER] должен загореться зелёным светом.

Версии прошивки

Модель
Версия прошивки
Ph-3020, Ph-3020BI V3.50.01.05, V3.50.01.08, V3.50.01.10, V3.50.21.03
5. Окончание

После удачной прошивки, извлечь чип из картриджа и сохранить его (чип - ключ). Во всех последующих картриджах, которые вы собираетесь использовать в принтере чип должен быть удалён или заклеен.

Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с помощью которого аппарат можно разблокировать.
